先要知道交流電為什么要分為火線<也叫相線>零線<也叫中性線>和接地線.<也叫保護線>，各是從那里來的，各自在供電系統中起到什么作用。
          交流電自然是從發電機出來的，這個大家都知道，發電機分為單相發電機和三相發電機.現在在電廠基本都用三相發電機.單相基本已不用<當然應急發電機除外>。
一般情況下紅色是火線，藍色是零線，黑色是地線。

火線和零線區別　　

火線和零線都是帶電的線，如果二相電源接了用電器的話，那么就有電流從電線中流過
　　一般的感覺火線帶了電，是因為如果人接觸（包括一些間接接觸）了火線，一部分的電流就從人的身體中經過了，就好比本來一個水管子，從中間有分了一個水龍頭了。零線不帶電是因為電源的另一端（零線）接了地，我們在地上接觸零線的時候，因為沒有位差，就不會形成電流。所以就有零線不帶電的感覺。零線和火線本來都是由電源出來的，電流的正方向就是由一出，經過外部設備，從另一端進。形成一個回路。零線和火線的區別就是電源的兩個端子其中的一個接了大地。

零線和地線區別
　　1.零線和地線這兩個是不同的概念，不是一回事。
　　2.地線的對地電位為零。使用的電器的最近點接地。
　　3.零線的對地電位不一定為零。零線的最近接地點是在變電所或者供電的變壓器處。
　　4.零線有時候會電人，在什么時候呢？當你的電爐子不發熱了，千萬不要以為沒電了，不會電人，錯啦！有可能存在這樣的可能，離你的電器很沅的地方零線斷開了，用電壓表一量會發現，電器的零線都是市電的電壓！
　　5.地線不會電人，除非很糟的情況，設計者不懂，或者胡亂搞的產品！
　　6.在你的電路中有零線和地線的話，你會發現有一個高耐壓電容在他們中間。
　　以上內容均根據電工在實際工作中遇到的問題整理而成，供參考，如有問題請及時溝通、指正。
         因為三相發電機在發電機的定子上嵌放三個相同的線圈.當轉子在原動機<如汽輪機.水輪機>帶動下切割磁感應線而在線圈中產生感生電動勢.也就是電.有于三相發電機定子上有三個線圈所以會產生三相電.如果在三相發電機每個線圈各接上一個負載的話那么就會產生三個獨立和單相電路.就構成了三相六線制了.如果是這樣的話我要輸電的話需要六根導線,很不經濟,也沒有實用價值.但是我們目前低壓供電系統多數用三相四線制供電.三相四線是把發電機三個線圈的末端連接在一起,成為一個公共端點<稱為中性點這也就是為什么人們把零線稱為中性線的原因>從中性線引出的輸電線稱為中性線,中性線通常與大地相接,并把接大地和中性點稱為零點.始終保持與相線的零地位<這也就是人們?yōu)槭裁窗阎行跃€稱為零線的原因>.

        第一、從電廠的發電機出來后經變壓器加壓后通過輸電網進入用電處后，再經過變壓器降壓 后輸入電工廠企業配電房，再進入負載<用電器>一般為三相四線制即用線色表示為黃.綠.紅和藍<黃.綠.紅為相線藍為中性線也就零線>用字幕表示為A.B.C和N.但是現在國家提倡新的工廠用三相五線制也就是在原來四根線上再加根接地線<不是從電廠過來的，而是在工廠或企業的配電變壓器處接地。民用電的用電器如居民住宅樓國家強制規定必須要有接地線（也叫PE線色為黃綠雙色線）。這個不是供電系統中帶的，是 自己加的，主要作用為當設備漏電時把電導入大地，防止人體觸電。
        第二、這五根線中中性線<零線>和接地線之間沒有電壓，其他三根線電壓一般為線與線之間任意二根線為400V（即ABC三線中任意二根線實際為390V左右用電時有壓降被稱為線電壓）線與中性線之間為230V（即ABC與N之間任意二根線實際為225V左右被稱為相電壓）。
         第三、接地線也叫保護線.那為什么要叫它保護線.你想在家里的家用電器或工廠的設備很多都是用金屬做外殼的吧.那么如果萬一當我電器或設備發生漏電的話那么我的電器或是設備那不是要帶電了嗎?如果人碰一下的話是不是要觸電啊?是不是很危險啊?那么有沒有方法可以當我的電器或是設備漏電時避免發生觸電的事故.有!接地線就是一種很好的保護方法.人為什么會觸電.首先人是導電體,第二因為有電流流過.為什么會有電流過.因為有電壓.我想歐姆定律你應當知道吧?I=U/R也就是說在電壓相同的情況下電阻越大電流就越小是吧!電流還有一個特征就是那邊電阻小它向那邊走.人體的電阻一般為1700歐姆.那么如果接地線電阻只有4歐姆的話你看那大部分的電流會向那里走啊.沒有電流流過的話那人也就不會觸電了吧?其實說白了就是一句話.那就是接地線的作用就是當用電器發生漏電時把電導入大地防止人體觸電!這也就是人們?yōu)槭裁窗呀拥鼐€叫為保護線的原因!

         第四、以三相電源為例如果有三條相線，一條零線和一條地線。<在電路圖中用字幕L1 L2 L3 表示為A B C三相.用N 表示零線或中性線.用PE表示接地線>
那就是三相五線制也就是人們通常說的TN-S系統。就是中性線《零線N》和保護線《接地線PE》是分開的。
如果三相線加一零線的那種是三相四線制也就是人們通常說的TN-C系統，就是中性線《零線N》和保護線《接地線PE》是合一的，稱為PEN線，通常用保護接零的方法，共用PEN線.；現在國家提倡新開的工廠使用TN-S系統，即三相五線制，三相線（A B C)加一根零線(N)外加一根接地線(PE)。如果你用三相五線制的去接三相四線制的話那要看你設備上需要了。如果在你設備上要用220V電源的話那就接中性線《零線N》。用保護接零使用。禁止把接地線當中性線《零線N》使用。如果設備上沒有用220V的電源那就接接地線就可以了。

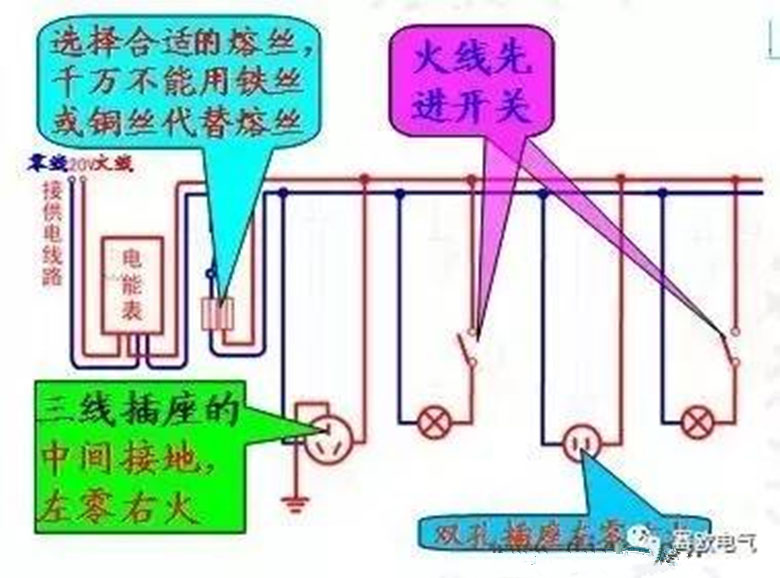

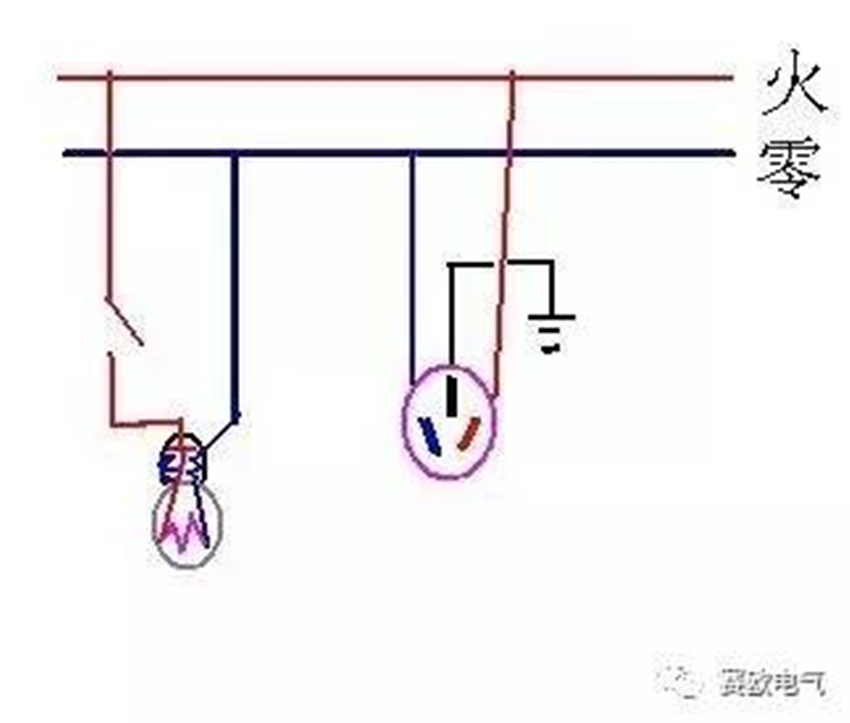

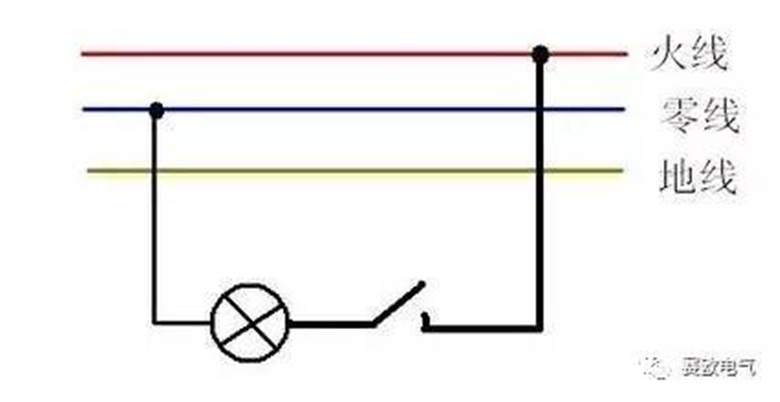

照明電路里的兩根電線，一根叫火線，另一根則叫零線?；鹁€和零線的區別在于它們對地的電壓不同：火線的對地電壓等于220V；零線的對地的電壓等于零（它本身跟大地相連接在一起的）。所以當人的一部分碰上了火線，另一部分站在地上，人的這兩個部分這間的電壓等于220V，就有觸電的危險了。反之人即使用手去抓零線，如果人是站在地上的話，由于零線的對地的電壓等于零，所以人的身體各部分之間的電壓等于零，人就沒有觸電的危險。
如果火線和零線一旦碰起來，由于兩者之間的電壓等于220伏，而兩接觸點間的電阻幾乎等于零，這時的電流非常大，在火線和零線的接觸點處將產生巨大的熱量，從而發出電火花，火花處的溫度高到足以把金屬導線燒得熔化。

接地是電器設備安全技術中最重要的工作，應該認真對待。那種不加考慮隨意接地的做法常常會給計算機設備造成不良的后果，嚴重時會燒毀整個設備應用系統，甚至造成人身傷害。正確接地可提高整個系統的抗干擾能力。

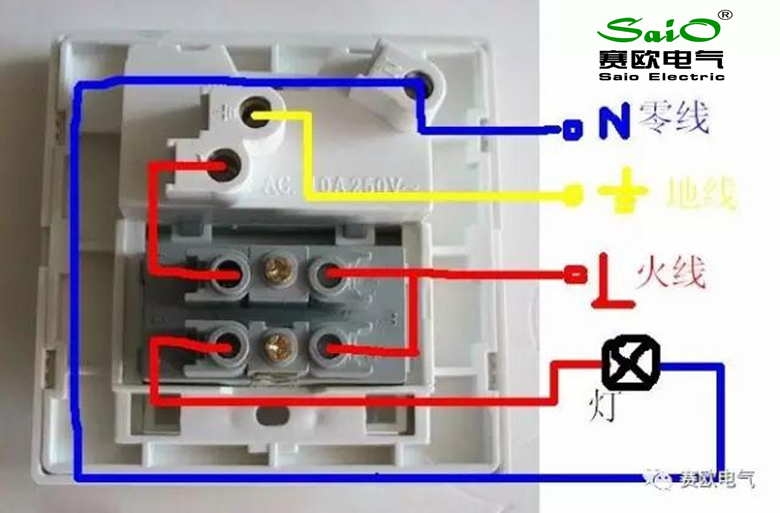

要正確使用計算機的電源線。目前，我們使用的電源插座大多是單相三線插座或單相二線插座。單相三線插座中，中間為接地線，也作定位用，另外兩端分別接火線和零線，接線順序是左零右火，即左邊為零線，右邊為火線.凡外殼是金屬的家用電器都采用的是單相三線制電源插頭。三個插頭呈正三解形排列，其中上面最長最粗的銅制插頭就是地線。地線下面兩個分別是火線（標志字母為"L"Live Wire）、零線（標志字母為"N"Naught wire），順序是左零右火（注是在插頭插腳的背面對著自己本人時）。
使用中千萬不要將零線端和定位用的地線端連在一起，因為有的設備采用二線插頭，如果設備的電源火線、零線接反或使用中插錯位置，必將造成火線、零線短路，燒壞設備，造成不可彌補的損失。因此，即使家里或單位的三線插座中沒有接地，也最好使用三線電源插頭和三線插座。

相線的區分：
1.用顏色區分：在動力電纜中黃色綠色紅色分別代表A相B相C相（三相火線）藍色代表零線，黃綠雙色代表接地線。
2.用電筆區分：火線用電筆測試時會發光，而零線則不會。
3.用電壓表區分：不同相線（即火線）之間的電壓為線電壓380V，相線（火線）與零線（或良好的接地體）之間的電壓為相電壓220V，零線與良好的接地體的電壓為0V。
動力用電就是常說的380伏電,多用于工廠.這種電多是三相四線.四線中三根火線,一根零線.三根火線經過負載如電動機等用電設備后都經過零線形成回路,設備才能正常工作.零線在發電廠是接地的.
家用電是指我們常說的220伏電也叫單相電,有兩根線,一根火線,一根零線.火線經過負載如燈泡等用電器后經零線形成回路,用電器才能正常工作.這里的零線在發電廠也是接地的.
動力電和家用電的零線雖然在發電廠都是接地的,但我們平時說的地線和零線不是一個概念.你看我們家里的三孔電源插座,如果是正規施工,其中一個孔是火線,一個孔是零線,一個孔是地線.這里的地線整座樓匯集后接地.這才是常說的地線.多數家用電器都要求要接地線,就是要和這根地線接在一起.
為什么會觸電?
有的人誤以為零線就是地線,把家用電器的接地和零線接一起,那么火線在和零線形成回路的同時也和家用電器的外殼形成回路,使外殼帶電,尤其是在零線因故障已斷開而電源插座接地又不好的情況下更容易觸電.
1、零線:在家庭用電中,零線通常是指從變壓器接地體引出來的線,它的接電阻有嚴格的規定,必須小于等于0.5歐姆，這樣才能保證用電設備正常使用；
2、火線:是相對于零線來說的,通常家庭用電只是用三相電的其中一相,它的線電壓為220伏,它是通過零線構成回路使家用電器工作的;
3、地線:我們給家用電器接的電線，通常是為了安全和消除靜電而接的地線，它對接地電阻沒有嚴格的要求，通常是比較大的，對地電壓沒有電流通過時為零，把它做為用電器的零線是無法讓設備正常工作的；
4、中線：就是將用電設備的金屬外殼與電源（發電機和變壓器）的接地線做金屬連接起來的那條線，它要求供電給用電設備的線路中的熔斷器或空氣開關，在用電設備一相碰殼時，能夠以最短的時間斷開電路，從而保護設備和人生安全；
5、家中的插座不是三相插座而是三線插座，它的中間是接地線的，兩邊是用來接零線和火線的，雖然電工手冊上也有左零右火的規定，但我們在實際生活中要求并不那么嚴格。
照明電路里的兩根電線,一根叫火線,另一根則叫零線?；鹁€和零線的區別在于它們對地的電壓不同：火線對地電壓為220V，零線對地電壓為0
地線就是接地的線
電工里面沒有中線的
家里的一般是三孔插座不是三相插座，中間是接地線兩邊是火線和零線
家里的一般是三孔插座不是三相插座，中間是接地線,兩邊是火線和零線,右邊為火線(L)，左邊為零線(N).
火線和零線的區別在于它們對地的電壓不同：火線對地電壓為220V，零線對地電壓為0
中線是從發電機或電力變壓器中性點引出的線，如果它不接地就稱為中線，如果將它良好接了地（大地為零電位），此時的中線就又稱為零線了。民用電的零線和地線雖然都從同一點引出，但它們各自的功能是分開的，不能混用。比如零線和火線是用電的回路線，它們和電器的外殼是緣的，線里流動的電流是同樣大小的，故線徑是同樣的粗細。而地線是和電器的外殼相聯的，當電器有故障時當中才有電流流通，一般沒有電流，故其線徑要細得多。零線和火線是用電的回路，故絕不能將零線接到外殼上，那會使人觸電的。
地線、零線和火線：大地是良好的導體，地線通過深埋的電極與大地短路連接。市電的傳輸是以三相的方式，并有一根中性線，三相平衡時中性線的電流為零，俗稱"零線"，零線的另一個特點是與地線在系統總配電輸入短接，電壓差接近為零。三相電的三根相線與零線有220電壓，會對人產生電擊，俗稱"火線"。電氣線路的安裝及排列順序有嚴格的標準，實際中按標準正確裝配地線、零線和火線對安全至關重要。
火線，地線，零線的英語單詞
上面是地線Earth Wire，“E”
下面兩個端子分別是零線Naught Wire，“N”
火線Live wire，“L”。
交流電，不是特別要求，火零不分
國際標準:
   紅色為火線,黑色為零線,花色為地線,所有大的廠家和標準化的產品都遵循這個原則,雖火線和零線可以互換,不推薦.
