自耦變壓器與隔離變壓器的區別

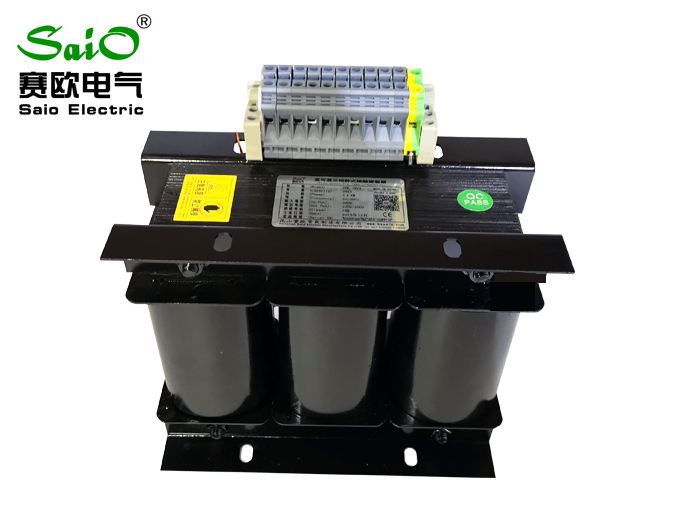

       自耦變壓器和隔離變壓器的他們的工作原理是相同的，主要區別在于它們的線圈結構、使用場合、聯接方式以及運行方式，并且各有優缺點。

■工作原理圖相同

       變壓器是利用電磁原理，通過磁場能量傳遞介質，將一種電壓和電流下的電能轉換為同一頻率下另一種電壓和電流下的電能，通過線圈將其共同繞制在磁場可以閉合的鐵芯上，從而來達到改變交流電壓的裝置。

■線圈結構不同：

       自耦變壓器的原邊線圈和副邊線圈共享一個線圈，通過原副邊線圈自感電磁耦合而產生的電壓，傳遞能量。自耦變壓器原副邊有直接電的聯系，它的低壓線圈就是高壓線圈的一部分。輸出電壓的大小是根據線圈公共輸出部分的匝數與線圈總匝數的比例來計算的。

       隔離變壓器的原邊線圈和副邊線圈是彼此獨立的，相互物理隔絕緣的。副邊的電壓輸出是利用線圈之間的互感而產生的。輸出電壓的大小同樣是根據原副邊間線圈的匝數比來計算的。

■用途不同：

       自耦變壓器由于原邊線圈和副邊線圈共享一個線圈，結構合理，效率高，體積小巧、損耗小、波形不失真，性能穩定，能長期安全運行，而且還造價低從而得到了廣泛的推廣應用。三相自耦式變壓器一般適用于對設備進行電壓轉換場合。

       隔離變壓器的由于原邊線圈和副邊線圈采用雙線圈結構，彼此獨立的。使一次側與二次側的電氣回路安全隔離，完全物理絕緣。另外利用其鐵芯的高頻損耗大的特點，從而抑制高頻雜波傳入控制回路，有一定的濾波功能。隔離變壓器使二次對地懸浮，此時，系統的二次側不存在對地的電壓，起到隔離危險電壓的作用。三相隔離變壓器一般適用于安全隔離、濾波、聯接組別轉換等特殊場合。

■聯接方式：

       自耦變壓器每相上的原邊線圈和副邊線圈實際上是一個線圈，它的聯接方式只有“Y”接法。原邊線圈與副邊線圈的公共點都是連在一起的，作為變壓器公共的中性點。

        隔離變壓器由于原副線圈是彼此獨立的，所以它允許原邊線圈與副邊線圈的聯接方式可以是相同的“Y/Y”或“△/△”接法，也可以是不同的“Y/△”或“△/Y”交錯接法。

■運行方式不同：

       自耦變壓器在運行中，輸入側與輸出側既有電的聯系又有磁的聯系。公共部分的輸出電壓是線圈的自感耦合產生的感生電壓，是利用線圈中在交變磁場而產生的感生電流來實現感生電壓的。

       隔離變壓器在運行中，輸入側與輸出側沒有電的聯系，只有磁的聯系。輸入功率和輸出功率被介質絕緣屏障電分離，從而提高了自身的整體安全性。

■ 產品的優缺點：

●自耦變壓器的優缺點：

       自耦變壓器的優點：由于副邊是原邊線圈的一部分,相對于同等容量的隔離變壓器的雙線圈結構來說，自耦式變壓器鐵芯體積更小巧，線圈長度更短，線圈長度越短內阻就會越小，內阻小相對損耗也會越小，損耗小效率就會更高更節能。同等容量的自耦變壓器相對于隔離變壓器體積會更小，體積小相對成本就會更低。自耦變壓器由于安全經濟，實用性強，節級高效，波形不失真，而且運行穩定，所以才被廣泛接受，并推廣應用。

      自耦變壓器缺點：由于自身單線圈的耦合結構，使其不具備隔離變壓器輸入和輸出雙線圈的安全隔離用途。由于線圈直接導通，因此只具有變壓功能，沒有隔離諧波的作用。

●隔離變壓器的優缺點：

        隔離變壓器的優點：由于原邊線圈和副邊線圈采用雙線圈結構，一次側與二次側的物理隔絕不導通。優勢就是既有變壓功能，又有安全隔離濾波用途。

        隔離變壓器的缺點：體積大，價格貴，相對于自耦式變壓器體積和價格幾乎也相差了1倍。另外雙線圈互感的結構，外加體積大相對線圈的周長更長，內阻相對更大，相比自耦式效率就會更低一些。由于成本、體積、運行效率等因素的制約，造成無法被市場廣泛接受，只有一些特殊場合才會被選用。

       綜上所述，自耦變壓器和隔離變壓器在結構、聯接方式和運行方式上都有明顯的區別，這些區別決定了它們?cè)趹?yīng)用場景和性能上的不同。
