單相隔離變壓器

◆產品簡介 Product introduction

    BK/JBK系列單相隔離變壓器是利用電磁感應原理，并參照最新數控伺服系統參數開發而來。本產品經過賽歐電氣多年來吸收國內外同類產品的優點，不斷改進和完善。采用先進工藝和嚴謹設計進行制造，并優選國外先進的接線端子，具有性能優良、工作可靠、耗能低、體積小、接線安全、適用性廣等特點，是一種理想的變壓電源。適用于50～60Hz，額定電源電壓不超過1000V的交流電路中，作為機床和機械設備的控制電源，工作照明及信號燈電源；也可作為小型動力電源作用。

◆ 單相隔離變壓器的作用 The function of single phase isolation transformer

單相隔離變壓器的主要作用是：使一次側與二次側的電氣完全絕緣，也使該回路隔離。另外，利用其鐵芯的高頻損耗大的特點，從而抑制高頻雜波傳入控制回路。用隔離變壓器使二次對地懸浮，只能用在供電范圍較小、線路較短的場合。此時，系統的二次側不存在對地的電壓！起到隔離危險電壓的作用。

◆ 結構特點 Structural feature

    本變壓器符合JB/T9646及相關標準。BK型鐵芯為殼式鐵芯由硅鋼片沖、剪切、迭積而成。

BK、JBK系列線圈為多層園筒式繞組，初、次級線圈分開繞制。通常除初級繞組外一般次級繞組有二種。一種是"照明繞組"供局部照明燈所需電源電壓；另一種是"控制繞組"用來供給機床控制電器所需電源電壓。同一變壓器如有"控制"及"照明"二個繞組時，則二繞組是分開繞制的獨立繞組。照明繞組的一端是接地的，有的還用抽分接頭的方式在次級"控制繞組"中抽出6.3V電壓供給信號指示燈使用。

◆BK/JBK系列產品 Serial products

      BK NDK JBK3 JBK5 HZ

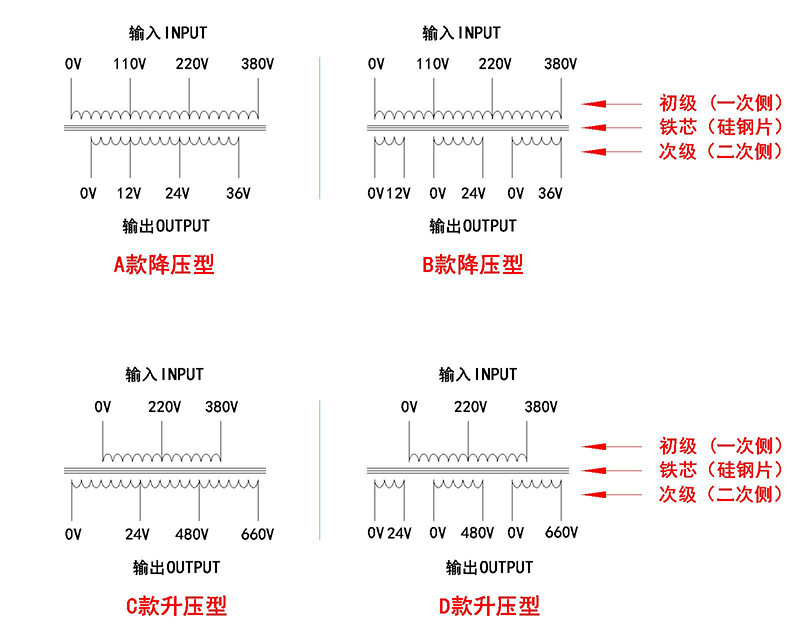

◆工作原理圖 Principle of work chart

◆ 產品參數表 Product parameter list

產品型號詳見產品匯總頁的外觀和選型指示
設備容量50VA-200KVA（1KVA≠1KW，1KVA≈0.8KW）
相數2∮2W
輸入電壓110V  200V  220V  240V  380V  415V  440V  460V  480V 660V（特列可定制）
輸出電壓6V 12V 24V 36V 48V 110V  120V  190V 200V 208V 220V 380V 415V 460V 480V（特殊可定制）
使用效率≥98%
電壓變動率≤±1%（與輸入電壓標準值有關）
絕緣等級H級
噪音等級﹤60db（80CM水準距離測試）
冷卻方式  干式系列為自冷或風扇強制散熱；油式系列油浸自冷散熱；水冷系列回圈水散熱波形失真無失真（相對輸入波形）

◆ 安裝條件 Installment environment

1、海拔高度不超過2500m；
2、環境空氣溫度：最高不超過40℃，最低不低于-25℃；
3、空氣相對濕度：最濕月的平均最大相對濕度為90%；
4、無劇烈震動和沖動的地方；
5、在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電粉塵的地方。
6、不受雨雪侵襲的場所。
7、電源電壓波形近似于正弦波。

◆ 注意事項 Attention
1、購買前，先估算好您所用的電器總?cè)萘浚⑦x用有相當容量的變壓器，確保瞬時起動時不燒壞變壓器。
2、當您使用多繞組（多路輸出電壓）的變壓器時，要明各分繞組的容量分配，并保留余量，以免變壓器因超載損壞。
3、安裝前，應仔細核對銘牌所列各項數據是否符合您的要求，確認無誤后，方可安裝使用。
4、通電工作后，變壓器鐵心和線圈將發熱（但溫升不超過80℃）屬正?，F(xiàn)象，若溫升超過80℃，甚至冒煙，則應切斷電源開關，重新檢查您所用的電器容量。
5、在運輸中，應盡可能避免碰撞，切勿受潮，使用時，請注意維護，以保護變壓器使用壽命。

◆ 質保說明 Quality assurance that

   我公司的產品免費保固期為壹年，保修期內，無超載，無人為原因損壞，無天然不可抗拒原因，無進水損壞，我公司將提供免費保修；對超過保修期的機器，我們將根據實際情況收取工本費。

◆ 訂貨須知 Order the notice

訂貨時必須提出下列各項

  1.相數（單相還是三相）

   2.產品型號　　　

   3.額定容量（功率）　　　　

   4.輸入和輸出電壓（初級、次級電壓）　　　　

   5.如果輸出多組，請備注明確的j容量分配表　

    6.是否帶外箱　　　

7.有否特殊技術要求

◆ 容量配置及說明 Capacity configuration and description.

變壓器基本參數：

變壓器名稱：單相隔離變壓器

額定容量：10KVA

輸入電壓:2∮480V

輸出電壓：2∮0V/240V/250V/260V

制造方式：隔離

線圈材質：銅線

工作頻率：50HZ/60HZ

◆ 理論分析：

     所謂額定容量，就是指變壓器在設計時最大的視在理論功率，包含有功功率和無功功率之和。有功功率比較好理解，就是指被設備所吸收到的實際做功功率，這個一般通用儀表都可以測量。無功功率就是指沒有被設備吸收和利用的功率，也有損耗掉的功率。 這個一般人可能都不會關注到。無功功率通用儀表不好測量，但可以通有功率因數表也是可以測試出來的。就比如每個工廠高壓配電房，供電局都強制必須安裝電容補償柜來提高功率因數，以此來降低因線路傳輸和感性負載太多而產生的無功功率損耗，供電局收取電費是按有功功收取的，如果功率因數過低，說明無功功率高，那么自身損耗就會大，損耗的電量供電局沒有辦法收取電費，這樣實際對供電局有利益損失，所以企業功率因數不達標要被罰款。配電房的功率因數一般在95%以上，這并不代表現場也有這高的功率因素，因為到實際用電設備端因設備類型和傳輸都會有損耗，功率因素通常有都會有衰減。

 ◆ 實際推算：

     首先10KVA≠10KW ,10KVA≈8KW=8000W，   8000W÷480V=16.6A(最大額定電流，包含有功率和無功之和）  單相功率計算：P=U1即功率=電壓×電流，客人現場實測輸入電流為17A(波峰值未測），冒似這與額定最工作電流值差不多，實測現場功率因素只有90%，據此推算：17A×480V÷0.9（功率因素）=9066.6W,≈11333VA,如果客人輸入超過480V（當時未測量，通常電壓都會高出額定電壓，尤其晚上會高出更多的）,功率還會大于剛才這個推算數值，所以變壓器實際視在功率（有功功率和無功功率之和）要遠遠大于8000W在于這個數值。。根據變壓器工作原理，變壓器工作時因電磁感應轉換，自身會發熱，變壓器功率比較大，最好直接安裝風扇對變壓器線圈進行強制散熱，通過冷熱交換可以降低變壓器溫度，減少自身功率損耗，提升安全運行系數，減緩變壓器線圈等絕緣材質的老化損害，可以延長變壓器的使用壽命。變壓器因材料損耗和自身無法良好散熱等原因不也可能達100%效率。根據以上推算變壓器可能存在超出額定容量使用情況。

  ◆ 選型建議：

      17A×480V÷0.9（功率因素）=9066.6W≈11333VA×1.2倍（阻性負載安全余量）=13600VA=13.6KVA,由于沒有13.6KVA規格，按電氣配大不配的原則，故建議變壓器選配容量15KVA。并給變壓器線圈增加散熱風扇。

規格為：

       變壓器名稱：單相隔離變壓器

       額定容量：15KVA

       輸入電壓:2∮480V

       輸出電壓：2∮0V/240V/250V/260V

       制造方式：隔離

       線圈材質：銅線

       工作頻率：50HZ/60HZ

       散熱方式：將自冷改強制風冷
